工藝系統熱變形對加工精度的影響
1.機床熱變形對加工精度的影響

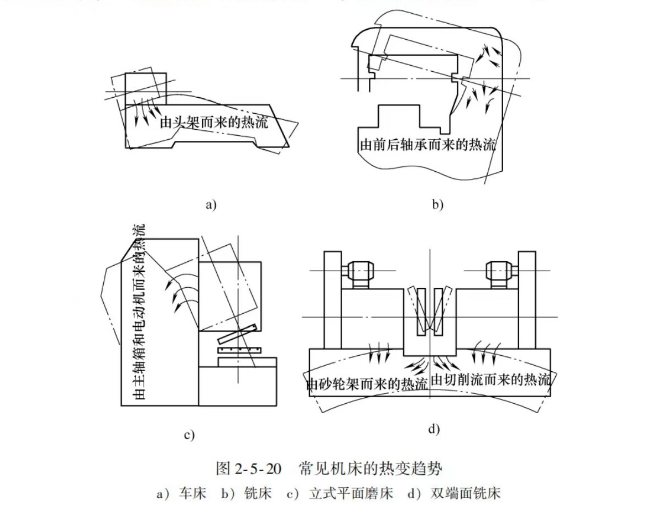

機床在加工過程中，在內外熱源的影響下，各部分溫度將發生變化。由于熱源分布得不均勻和機床結構的復雜性，機床各部件將發生不同程度的熱變形，破壞了機床的幾何精度，從而影響工件的加工精度。機床的熱變形，最主要的是主軸箱部件、床身導軌以及兩者相對位置等方面的熱變形對加工精度的影響最大。對于大型機床，如導軌磨床、外圓磨床、龍門式機床等長形床身部件，其溫差影響是很顯著的。另外，立柱和床鞍的位置也因床身的熱變形而產生相應的變化。常見機床的熱變形趨勢如圖2-5-20所示。
2.工件熱變形對加工精度的影響
工件主要受切削熱影響而產生變形，對于大型工件或精密工件，外部熱源也不可忽視，由于加工方法不同，不同的工件材料、結構和尺寸、工件的受熱變形也不相同。
1)工件均勻受熱。在車削、磨削軸、套、盤類零件的內、外圓中，當采用兩頂尖裝夾方法時，對于長度較長的工件受熱后伸長量較大，受到頂尖的阻礙會出現壓桿失穩的現象，這不但會使工件彎曲產生較大的誤差，還有工件被甩出的隱患。這時宜采用彈性頂尖，或經常松開頂尖，以調整對工件的壓力。
工件受熱變形對粗加工似乎影響不大，但在數控機床上加工工件時，會給后續的加工工序帶來影響。如工件沒有充分冷卻就進行精加工，則使冷卻后測量的實際尺寸超差。
工件受熱變形對精加工的影響較突出，特別是細長、高精度工件。例如磨削長度為3m的絲杠，一次走刀后工件溫度升高3℃，則絲杠伸長量為0.1mm。
2)工件不均勻受熱。如銑、刨、磨平面時，工件單面受熱，上、下兩面的溫度差使工件拱起，凸出部分隨即被切(磨)去。而工件冷卻后變形恢復，使工件出現中凹的形狀誤差。
3.刀具熱變形對加工精度的影響
刀具的熱變形引起的加工誤差。刀具的受熱變形主要是由切削熱引起的。雖然大部分的切削熱都被切屑所帶走，傳給刀具的熱量并不多，但因刀具體積小，熱容量也小，而熱量又集中，所以刀具切削表面通常會達到很高的溫度。如高速鋼車刀的切削刃部分溫度可達到700℃左右，其受熱伸長量可達0.03~0.05mm。因此，刀具的受熱變形不可忽視。
連續切削時，刀具的受熱變形開始時比較快，隨后變得較緩慢，經過不長的時間便趨于熱平衡狀態。間斷切削時，由于刀具有短時間的冷卻，故其受熱變形量比連續切削時要小一些，但其熱變形的量不穩定，時大時小。
為了減小工件、刀具的受熱變形，可通過合理選擇刀具角度、切削用量，并使粗、精加工分開，采用切削液等方法降低切削熱，保證加工精度。
